Selbstbau von CO2 Reaktoren und Pafrat Schalen

original Thema anzeigen

07.03.2010, 17:02:04

uwe

Selbstbau von CO2 Reaktoren und Paffraht Schalen,

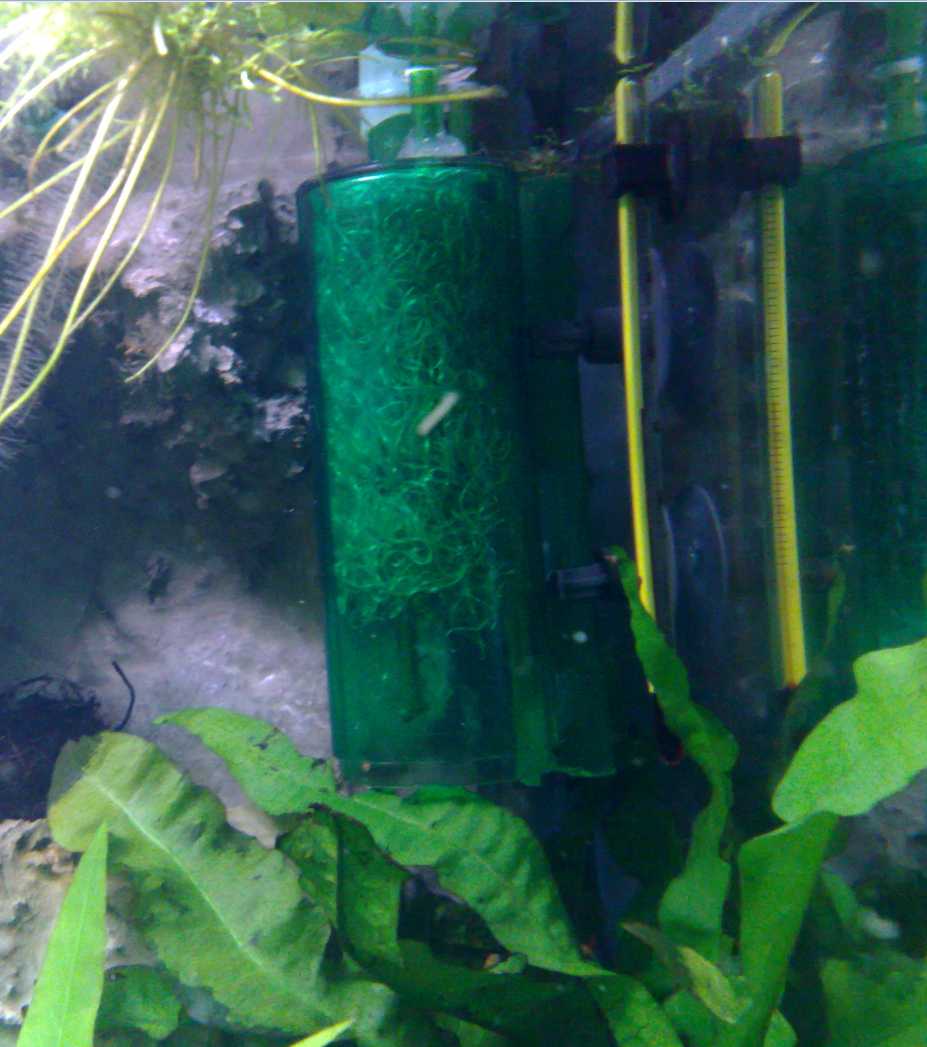

Hier mal ein "aktiver" Reaktor einfachster Bauart aber sehr efektiv
Robert bat mich mal hier eine kleine Erläuterung zu meinem selbstbau Reaktor zu geben, da ich mit seiner feinen Funktion geprallt hatte…
Aber das stimmt er funktioniert ausgezeichnet und ist deutlich effektiver wie jeder teure Flipper – da habe ich noch einige zu liegen. Das Prinzip ist recht einfach in der Skizze zu Erkennen. Ursprünglich hatte ich sogar 2 Hefeflaschen angeschlossen und das CO2 beider Flaschen wurde völlig gelöst. Für die ca. 300 L meines 375 Beckens ist diese Konstellation genau richtig um kontinuierlich 20-30mg CO2 laut Denerle Ei vorzuhalten. Ein Blasenzählererübrigt sich da man sehr schön sieht wie die Blasen ins Grüne Filtermaterial strömen.
Durch die Entlüftung kann man bequem Falschgase entfernen. Die grüne Glocke war ein billiger Mulmsauger für 6€ . „ Geschweißt“ sind die Anschlüsse mit einer Klebepistole .Falls es noch Fragen gibt einfach fragen.
Die Sauger und das Rohr zur Befestigung sind ebenfalls Eheim Standart Parts
Bauzeit ca. 1h - Prinzip Gegenstrom
Einen schönen Sonntag wünscht euch Uwe
07.03.2010, 19:58:22

robat1

Hallo Uwe,

ja prima, ich seh schon das ist vom Prinzip das Selbe wie meine Innenreaktoren.
Nur daß ich bisher immer auf Füllungen verzichtet habe.

Ich hab mir in letzter Zeit Gedanken gemacht wo eigentlich der Unterschied zu den Außenreaktoren liegt (außer dem Preis und der Unsichtbarkeit versteht sich).
Ich denke das ist einzig der Überdruck im System.
Laut Ingo hat er 1,1Bar im Co2-System.
Bei 1m unterhalb der Wasseroberfläche sind die 0,1Bar ja schon alleine der Überdruck durch die Lage (2m = 0,2bar usw.), da kommt der Staudruck der Pumpe noch hinzu.

Bei den Trinkwasser Sprudelgeräten wie Wassermax usw. geschieht ja die Co2-Anreicherung ausschließlich durch den Überdruck und zwar in Sekunden und in gewaltiger Übersättigung.

Resultat.
Wenn wir nun unsere Innenreaktoren unten schließen bis auf einen dünnen Auslass und oben eine richtig kräftige Pumpe dranhängen, muß sich auch ein Überdruck aufbauen und noch mehr Co2 gelöst werden.
Zusätzlich muß sich das Co2 noch besser lösen, wenn der Innenreaktor in Bodennähe und nicht in Oberflächennähe angeordnet ist.

So nun zu den alten Bildern meiner Reaktoren.
Von der Paffrathschale muß ich die Bilder noch suchen.

Das war mein früherer Umbau eines mäßig effektiven Duplareaktors.
Nach dem ich ihn auf den Kopf gestellt hatte und unten ganz offen ließ, wie auf dem Bild löste er doppelt so viel Co2 wie im umgedrehten und beidseitig geschlossenen Originalzustand.
Heute denke ich das lag daran, daß der angeschlossene Filter nicht genug Durchfluß hatte und schon garkeinen Überdruck aufbauen konnte.
Nur die Pumpe auf dem Bild ist dafür dann für die Rohrlänge zu kräftig gewesen, daher die vielen Perlen außerhalb des Reaktors.
Hätte ich diese Pumpe an Statt des Filters schon im Originalzustand eingebaut, wäre der Vorteil womöglich doch zu Duplas Gunsten ausgefallen???



Das war auch ein mäßig effektiver käuflicher Innenreaktor den ich mir versuchsweise von Korbi geliehen hatte.



Und das ist nun der billigste der billigen.
Ein 50Cent PE-Flaschenreaktor mit einer 4,95€ Zimmerbrunnenpumpe von Conrad.
Das Teil ist den beiden gekauften (im Originalzustand) um Welten überlegen.
Nachteil man braucht viel Platz zum Verstecken:







Robert
07.03.2010, 21:09:48

uwe

es gibt da viele Möglichkeiten. Der Vorteil von Außenreaktoren ist das man sie
im Becken nicht sieht, Nachteil man sollte sie so konstruieren das sie sicher
dicht sind... das ist ja auch nicht so ohne bei großen Becken.
Bei der von mir vorgestellten Bauart ist die gute Auflößung durch das Gegenstromprinzip gegeben. Das Co2 möchte in der Glocke nach oben und das Wasser vom Filter in die Gegenrichtung. Selbst bei 300 Blasen in der Minute - was
ja viel zu viel wäre gelingt noch eine vollständige Lösung - bei nicht
vollständiger Lösung würde sich der Zylinder langsam mit Co2 füllen.
Die Füllung ist wichtig, dadurch werden die Blasen zerkleinert und der Kontakt
zum Wasser ist erheblich besser. Gröberes Füllgut war nicht so erfolgreich..
Ach so ein wenig Basteln macht schon Freude! LG Uwe

08.03.2010, 08:13:49

robat1

Hi Uwe,

bei mir ist das anders, siehe Bilder.
Das Zerkleinern/Zerstäuben erledigt bei mir die Pumpenstrahl.
Die Füllig wäre eher dafür wichtig, daß die ganz feinen Bläschen nicht vor der vollständigen Auflösung aus den Reaktorrohr gespühlt werden.

Ja das Risiko des Wasserschadens läge mir beim Außenreaktor auch im Magen.
Daher würde ich ihn vermutlich unter der Aquariumabdeckung verstecken.
Aber dann geht der Vorteil des Überdrucks durch tiefe Lage verloren.

Robert
26.03.2010, 07:43:27

robat1

Guten Morgen,

ich hab da grad einen Link zu einem interssanten PVC und Acryl - Platten, Vierkannt und Rohr - Händler geklaut :rolleyes:

hbHolzmaus = ein Shop für Acrylglas, Plexiglas, Acrifix, Polycarbonat, Makrolon, Lexan, Polyester, VIVAK, AXPET, PVC Hartschaumplatten

Angeblich liefert der gleih mm genaue Zuschnitte.

Robert
26.03.2010, 08:21:39

Chris

Moin Robert...
Zitat von robat1 :
Angeblich liefert der gleich mm genaue Zuschnitte.Robert
dieser Händler liefert die Zuschnitte mm genau. Von dort habe ich meine PVC-Hartschaumplatten. Irgendwo steht zwar, das nur jeweils ein Schnitt auf Länge und Breite inkl. sind und jeder weitere 50 Cent kostet... mir wurde jedoch nicht ein einziger Schnitt in Rechnung gestellt. Ah... hier steht es:
Zitat:
Hinweis: Alle Maßangaben sind in mm und sind mindest Maße. Auf Wunsch können Platten ab 2mm jedoch noch kostenlos ( max 2 Schnitte je Platte ) auf Maß ( Länge und Breite mit einer Toleranz von +/- 2mm ) zugeschnitten werden. ( Platten unter 2mm Stärke können nicht mehr zugeschnitten werden. ) Kleinstes Zuschneidmaß ist 50x50mm. ( Schrägen, Rundungen, Ausschnitte und Kreise kann ich leider nicht zuschneiden ) Sägeschnittbreite ca. 3,2 mm.
Hier steht zwar was von einer Toleranz... aber bei mir waren die Schnitte genau.

Im Gegensatz zu den Hobbycolorplatten aus dem Baumarkt sind die Preise dort sehr sehr günstig. Einziges Manko... die PVC-Hartschaumplatten gibt es bei dem Händler fast nur in Weiß und wegen einer einzigen Platte lohnt sich das bestellen auf Grund des Portos nicht.

LG Chris

Edit: Hab das mit den weiteren Zuschnitten noch gefunden:
Zitat:
Bei weiteren Zuschnitten fallen je Schnitt und Platte 0,50 Euro zusätzlich an.
11.05.2010, 14:57:55

robat1

Hi,

hier mal ein vielsagender Film, wie ein PE-Flaschenreaktor powern kann.

High End Co2-PE-Turbo-Booster für satte 50,-Cent

Robert
