Ein Hallo an die Bastelfreunde,

nach dem Unterschrank habe musste auch noch eine passende Beleuchtung für das neue Aquarium her. Da sich die kommerziellen Lösungen auf Aquarium-Standardmaße beschränken oder mein finanzielles Budget sprengen würden, habe ich mich wieder für den Selbstbau entschieden.

Design
Grundsätzlich gefällt mir das Design der ADA Aquasky und nach einer Recherche mit dem guten Freund google bin ich auch ein Nachbarforum gestoßen, in dem Aquasky-ähnliche Leuchten gebaut wurden. Hier kommen LEDs von Cree (6000K und 4000K) und Osram (rot im Bereich 645nm – Betonung der Brauntöne) zum Einsatz. Die Lichtmischungen wurden dort empirisch ermittelt. Das Verhältnis aus weißen, warmweißen und roten LEDs habe ich einfach auf meine Aquariumgröße umgerechnet.
Davon inspiriert ist folgender Entwurf entstanden:



Großer Nachteil ist allerdings, dass man in der Höhe beschränkt ist. Ich kann so keine Wurzeln oder Pflanzen oben aus dem Aquarium wachsen lassen. Also habe ich mich entschieden das Acrylgestell gegen Drahtseile auszutauschen – es wird eine Hängelampe.

Die Leuchte soll ca. 30cm über der Aquarium-Oberkante hängen. Dadurch ist Abstrahlwinkel der LEDs von ca. 120° nicht mehr ideal (viel Licht geht am Aquarium vorbei und blendet den Betrachter). Darum werde ich Linsen verwenden, um das Licht im Aquarium zu bündeln.

Eine kurze Zeichnung in AutoCAD ergab, dass ein Abstrahlwinkel von ca. 60° passend ist. Die Osram LEDs haben von Haus aus einen Abstrahlwinkel von 80° und sollen nur zur Unterstützung der Brauntöne dienen.



Berechnungen
Wie viele LEDs werden benötigt? Grundsätzliche hatte ich zwei Möglichkeiten: Wenig Strom und viele LEDs oder viel Strom und wenige LEDs. Da sich die Kosten in Grenzen halten sollen und auch die Kühlfläche begrenzt ist (das Licht der LEDs soll im Becken landen und nicht daneben) habe ich mich für die zweite Variante entschieden.

Dies ergibt dann folgende Parameter:

Strom [A]: 0,7
gewünschter Lichtstrom pro Liter [lm/l]: 35
Aquariumvolumen [l]: 120
LEDs: Cree XP-G2
Lichtstrom bei 700mA [lm]: ca. 257
Anzahl LEDs [Stk.]: 120 * 35 / 257 = 16

Material
Nach der Planung wurde dann Material bestellt:

- 12x Cree XP-G2 R5
- 4x Cree XP-G2 R2
- 2x Osram Oslon SSL deep red
- 16x Ledil CA12589 Emily-WWW
- 4x Anvilex Konstantstromquelle 700mA
- Arctic Silver Premium Silver Wärmeleitkleber
- Kühlkörper Alutronic PR240 in 600mm Länge (Rth = ~1 K/W)
- Aluminium-U-Profil 20x10x20mm
- Pattex Stabilit Express 2K-Kleber
- Drahtseil und Zubehör
- 2,5mm Kunststoffplatte

Zusammenbau

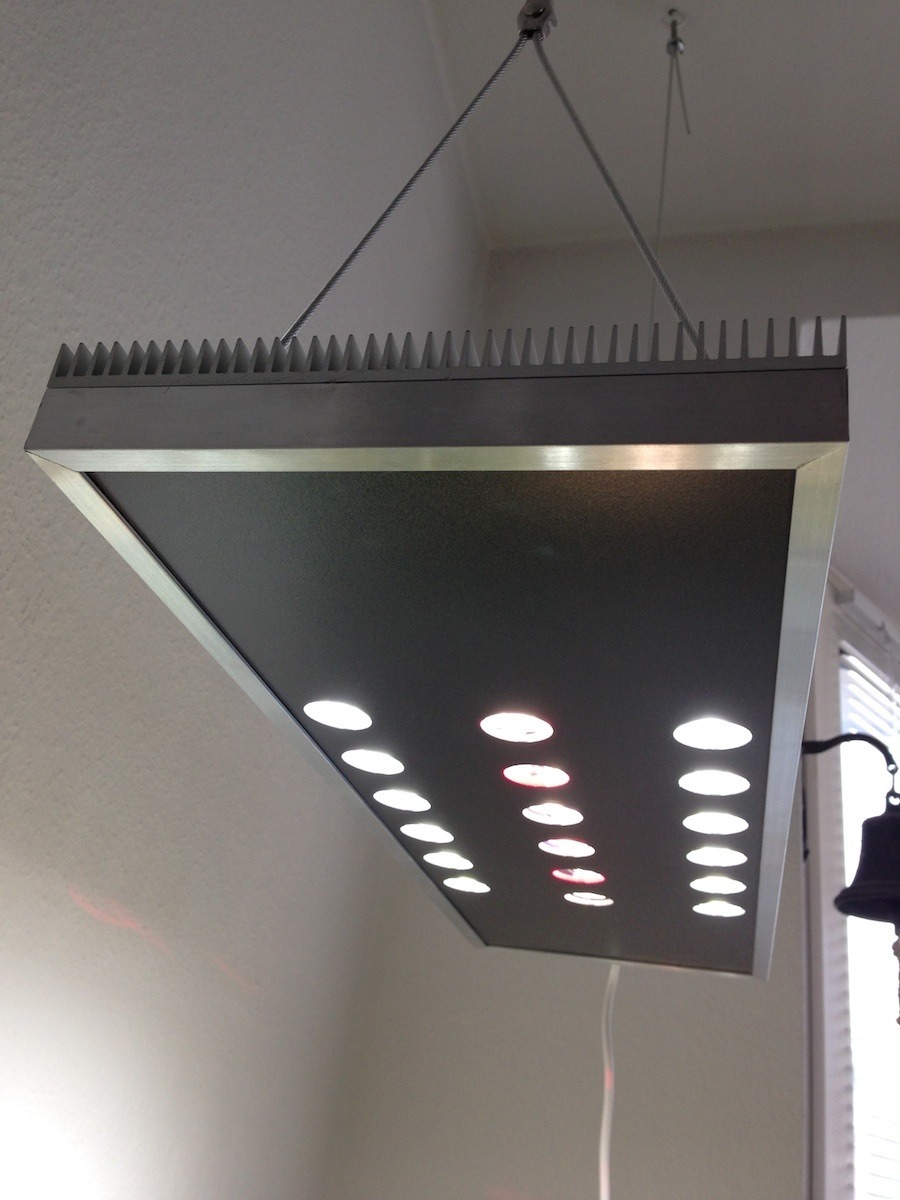

Zum Schluss noch ein paar Bilder (sagen doch mehr als Worte) vom Bau und der fertigen Lampe:

Hallo,

oh mann...alles weg...meine Internetverbindung hat gemuckt :mad2:

Dann nur das Lob. Geiles Teil :thumb:

Grüßle
Steffen

PS: Fragen kommen noch nach. Hab jetzt keine Lust alles nochmal zu schreiben.

Hallo Korbi,

gefällt mir gut deine Lampe.
Woraus hast du schwarze Blende gemacht?

Gruß
Josh

Wer lesen kann ist im Vorteil... :grmpf:
steht ja da...
Und was hat dich der Spass gekostet?

Josh

Servus Steffen,

S******, kenne ich - darum schreibe ich solche Aufsätze mittlerweile vorher offline :)


Danke!


Klar gerne, nur raus damit!

@Josh:


Das ist 2,5mm starker schwarzgrauer Kunststoff. Denke so eine Art Hartschaumplatte.

Hallo Josh,

jetzt war ich zu schnell...


Grob überschlagen um die 200 Euro.

Hallo,

oder ich schreibe in Häppchen, ist für dich auch angenehmer zu beantworten :par4:

Erstmal, wieviel lm/l steht denn für 1 Watt/l ? Das kann man sich doch bestimmt umrechnen ?

Da kommt bestimmt auch noch ein Netzteil zur Materialliste ?

Hast du die Kunststoffplatte zum U-Profil irgendwie abgedichtet ( Luftfeuchtigkeit ) ?

Wie sind die U-Profile miteinander verbunden ? Gibts da Eckverbinder oder so etwas ?

Bekommt man das ganze Material normal im Versand, ich hab da beim kurz nachgoogeln was von Sammelbestellung gelesen und auch auf die Schnelle den Kühlkörper nicht gefunden ?

Haben die LED´s durch die Einbauhöhe Kontakt zum Kühlkörper und dann ist einfach etwas Wärmeleitpaste dazwischengeschmiert oder wie muß man sich das vorstellen ?

Reicht erstmal und war wieder mehr als geplant :mislay:

Grüßle Steffen

Hallo Korbi

Respekt!
sehr schöne Leuchte, saubere Arbeit und korrekter Bericht.
Sieht echt prima professionell aus.
:thumb: :thumb: :thumb:




Heist das 12 x kaltweiß mit 6000K
und nur 4 x warmweiß mit 4000K ?

Ich hätte da 1:1 gemischt und die Lichtfarbe wäre dir dann garantiert auch noch nicht zu warm erschienen. Aber die Farben im Becken kämen deutlich besser rüber.
Am schönsten wäre sogar die Crees gäbe es auch in 8000K und 3000K.



Das mit dem Preis pro LED leuchtet mir ein, da geht die Stückzahl einfach ins Geld.
Aber das mit der Kühlfläche rechne ich ganz anders.

Du brauchst für mehr LEDs nicht mehr sondern weniger Kühlfläche wenn am Ende der selbe Lichtstrom (lm) im Becken landen soll.

Ein fiktives Beispiel.
1 LED zieht bei 700mA 2W und liefert dabei 200lm
2 LEDs des selben Typs ziehen bei 350mA 2 x 0,9W und erzeugen dabei 2 x 120lm.
Also aus 2,0W > 200lm
oder aus 1,8W > 240lm


Die 2 die mit halber Leistung laufen haben in jedem Fall einen höheren Wirkungsgrad. Also kommt pro W mehr Lichtstrom raus.
Mehr Licht pro Watt bedeutet weniger Abfallwärme pro Watt.

Also kann man für den selben Ziel-Lichtstrom mit mehr LEDs bei weniger Leistung die Kühlfläche theoretisch sogar verkleinern wenn man den gewünschten Lichtstrom als Konstante annimmt.

Es stört dabei auch nicht, dass die größere Zahl an LEDs dabei enger beisammen sitzen.
Denn es zählt nur wie viele Watt als Abfall-Wärme vom Kühlkörper abtransportiert werden muss und das ist bei 350mA weniger als bei 700mA.

Aber wie gesagt die größere Anzahl muss ja leider auch bezahlt werden.

Robert

Servus Steffen,


Ich gebe mein Bestes :)



Ja, kann man. Grob gerechnet habe ich über meinem Becken 4100 lm. Eine 24W T5 Röhre liefert gut geschätzt 1200 lm (mit theoretisch sehr gutem Reflektor und 865er Osram 24W T5 Röhren. Annahme: 70% vom Licht gelangt ins Becken). Dann habe ich 3,4 Leuchtstoffröhren à 24W also 0,68 W/l


Jein, ich hatte noch ein 19V Notebook-Netzteil hier rumliegen.


Nein, ich gehe davon aus, dass das Wasser, das verdunstet, sich im kompletten Raum verteilt und sich nicht am der warmen Beleuchtung niederschlägt. Cree gibt eine zulässige Luftfeuchtigkeit von 75% an. Die sollte ich in dem offenen System nicht haben.


Ich habe die Profile mit Pattex 2-Komponenten-Kleber auf den Kühlkörper geklebt. Die Profile sind alle auf 45° Gehrung geschnitten so, dass sie zusammengesetzt den Rahmen bilden. Damit ich nachher noch die Kunststoffplatte einbauen konnte sind nur drei Seiten fest verklebt. Ein kurzes Profil ist nur geklemmt.


Im Grunde kannst du alles online bestellen. Die Alu-Profile habe ich mir hier in München zuschneiden lassen. Den Kleber habe ich vom Conrad (gibt es online aber günstiger). Der Kühlkörper ist von Alutronic - auch online bestellt. Hier hat man nur 50 Euro netto Mindestbestellwert. LEDs und Linsen gibts eh online.


Die LEDs sind alle mit Wärmeleitkleber an den Kühlkörper geklebt. Soweit ich das verstanden habe ist der Wärmeleitkleber im Grunde eine Mischung aus Wärmeleitpaste und einem Sekundenkleber. Man kann die LEDs auch ohne Probleme an den Kühlkörper schrauben, dann braucht man nur eine Paste. Aber ich war zu faul so viele Gewinde zu schneiden.

@Robert:


Danke, hat auch ewig gedauert :)



Richtig, 12 kaltweiß und 4 "normalweiß". Ich mag es ja eher kalt, also sind die 4 normalweißen LEDs eh schon superwarm :) Ich finde die Farben so recht gut. Bilder vom Becken folgen...



Da hast du vollkommen recht. Den Kühlkörper hätte ich allerdings in beiden Fällen gleich groß gekauft, rein aus optischen Gründen.
Dazu kommt dass die doppelte Anzahl LEDs mit Linsen echt eng geworden wären -> Müssen ja auch die gleiche Fläche damit das Licht auch im Becken landet.
Letztendlich endscheidender Faktor war das Budget. Doppelte Menge an LEDs hätte doppelten Preis, doppelte Anzahl KSQs und doppelten Montageaufwand bedeutet. :)

Hi Korbi

Hast du die Leuchte mal gewogen?

Könnte man das Gewicht noch an einem Galgen hängend an die Heckscheibe stecken?

Robert
