Kessi

#

11.06.2011, 16:27:21

Ja! Klar!

Liebe Grüße Kessi

Es genügt nicht, zum Fluss zu kommen mit dem Wunsch, Fische zu fangen. Man muss auch ein Netz mitbringen...

unbekannt

(unregistrierter Benutzer)

#

11.06.2011, 16:34:48

Hallo zusammen,

Kerstin schreibt von einem Einlaßrohr (für Wasser) am Reaktor, das alle paar Zentimeter bauchig wird; d.h. hier soll der Wasserstrahl bereits vor dem Eintritt in den Reaktorraum des Diffusors verwirbelt werden. Eine derartige Formung (hatte früher Segelflug und -Modellbau betrieben, war der Konstrukteur der Truppe und Aerodynamik läßt sich, viele Funktionsprinzipien betreffen, in gewissen Umfang auf Hydrodynamik übertragen) führt zur Turbulenzbildung des betreffenden Strahls, was den Reibungswiderstand an den Grenzflächen verändert. Das ist der Kniff an der Sache.

Ja, auf Kerstins aktuellsten Bildern klar zu sehen.

Lighty

(Administrator)

#

12.06.2011, 00:00:37

Zitat von joe :

Kerstin schreibt von einem Einlaßrohr (für Wasser) am Reaktor, das alle paar Zentimeter bauchig wird; d.h. hier soll der Wasserstrahl bereits vor dem Eintritt in den Reaktorraum des Diffusors verwirbelt werden.

... wenn das Röhrchen aber unten offen ist, hat das keinen Effekt auf die/das Luft/CO² die oben ist !?

... so richtig erkennen kann ich es leider noch nicht !

Könnte es sein, dass das Röhrchen unten zu ist und in den "Bäuchen" kleine Löcher sind !?
Dann würde der Druck strahlartig - in mehrere Richtungen - nach außen verteilt, was die Verwirbelung erhöhen würde !?

edit:
... gerade gefunden !
http://i691.photobucket.com/albums/vv277/Handtame/Rea50.jpg

... sieht doch etwas verzwickter aus !
( oben zwei Anschlüsse !? )

lg, Lighty ( Jürgen )

www.j-remmer.de
Lightys PC Hilfe Forum

Kleine Bitte an die NEUEN USER, bitte stellt euch in der Mitgliedervorstellung kurz vor, DANKE !

Kessi

#

12.06.2011, 13:39:19

Hallo zusammen,

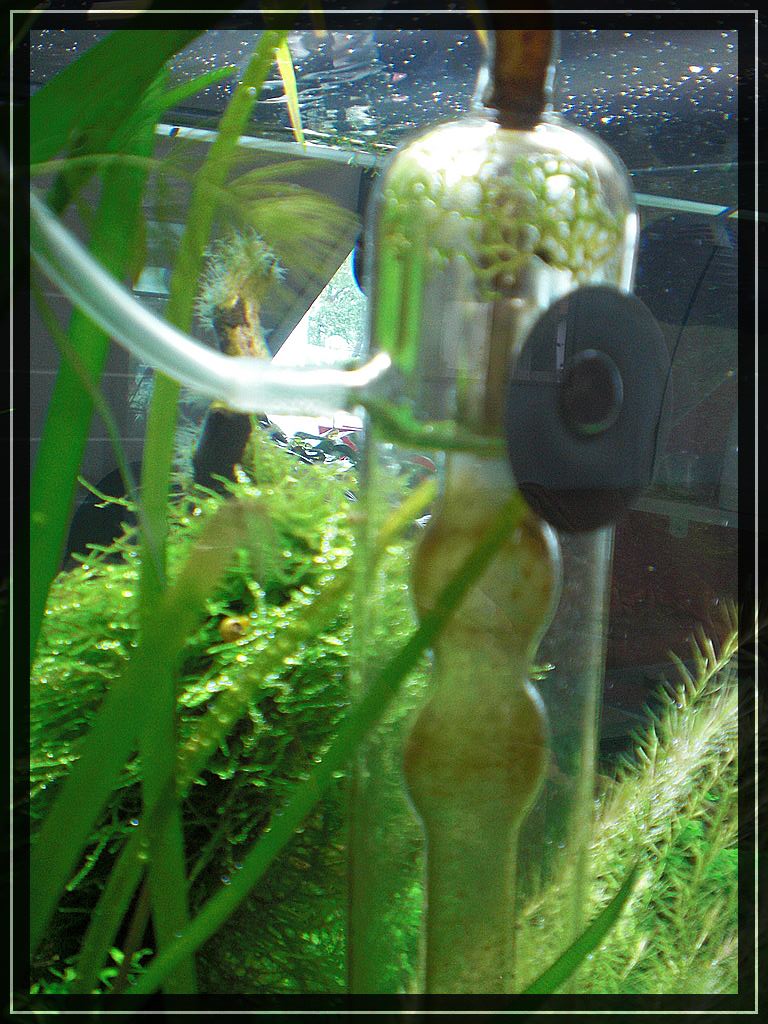

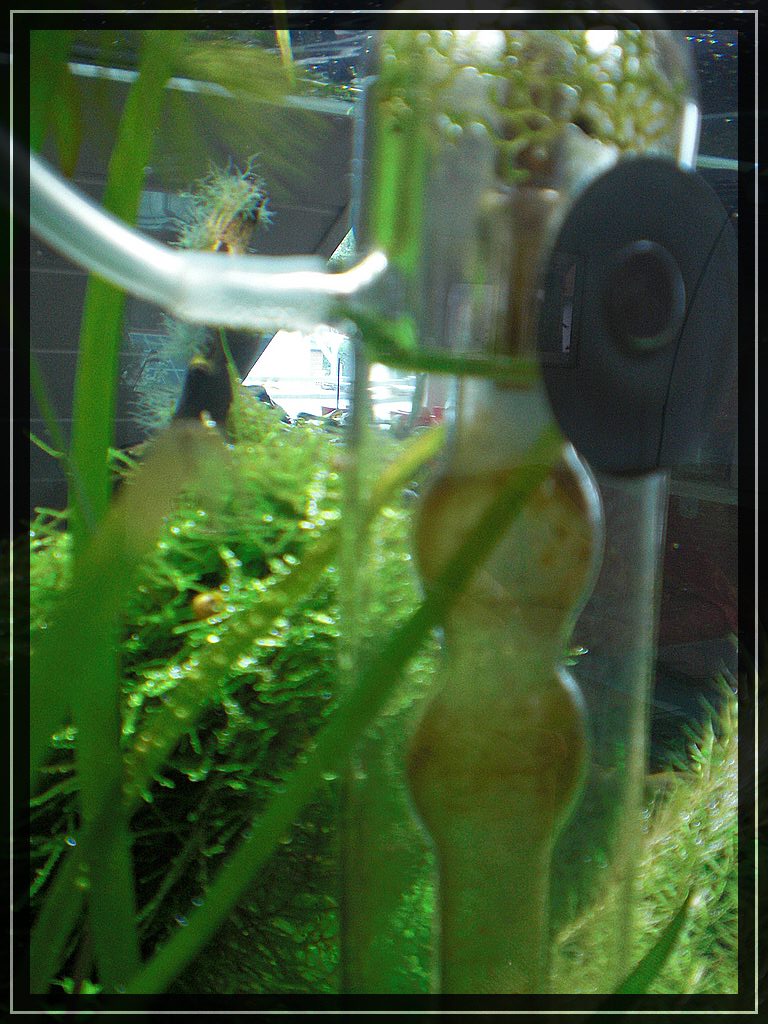

oben zwei Anschlüsse? Na, der ganz oben am Glaskolben ist für die Pumpe und der kleine an der Seite für den CO2 Anschlußschlauch.

Innen drin das bauchige ist komplett geschlossen(Ohne Löcher), wie ich schon schrieb,nur unten halt ne normale Öffnung, aus der dann die Luftblasen entweichen.

Die insgesamt 4 kleinen Glasfortsätze (2 rechts am Kolben, 2 links) sind lediglich Halterungen für Saugnäpfe, an denen man das Teil an der AQ Scheibe befestigen kann.

Liebe GRüße, Kerstin

Liebe Grüße Kessi

Es genügt nicht, zum Fluss zu kommen mit dem Wunsch, Fische zu fangen. Man muss auch ein Netz mitbringen...

Kessi

#

12.06.2011, 13:43:59

Ah Jürgen, jetzt weiß ich , was du meinst!

Das kleine Gläsröhrchen, welches oben noch weg geht!
Daran ist ein kleiner Plastikhahn so wie es an manchem Eheim Innenfiltern ist, ich hab den immer geschlossen, der ist bei mir unter Wasser!

Wenn ich ihn allerdings aufmache, kommt ein ziemlich starker Wasserstrahl heraus, aber an der Verwirblung ändert sich dadurch nix.

Könnte meiner Meinung nach ein Überdruckventil sein....

Ich such jetzt mal nach meiner alten Bedienungsanleitung/Aufbauanleitung und scanne sie euch ein.

Vielleicht ist das ne bessere Idee!!

Liebe Grüße, Kessi

Liebe Grüße Kessi

Es genügt nicht, zum Fluss zu kommen mit dem Wunsch, Fische zu fangen. Man muss auch ein Netz mitbringen...

Lighty

(Administrator)

#

12.06.2011, 14:07:52

Zitat von Kessi444 :

Ah Jürgen, jetzt weiß ich , was du meinst!
Das kleine Gläsröhrchen, welches oben noch weg geht!

... yepp !

Zitat:

Ich such jetzt mal nach meiner alten Bedienungsanleitung/Aufbauanleitung und scanne sie euch ein.
Vielleicht ist das ne bessere Idee!!

... oh ja, alles was Licht in dieses Mysterium bringen kann wird gerne angenommen !
Danke !

lg, Lighty ( Jürgen )

www.j-remmer.de
Lightys PC Hilfe Forum

Kleine Bitte an die NEUEN USER, bitte stellt euch in der Mitgliedervorstellung kurz vor, DANKE !

unbekannt

(unregistrierter Benutzer)

#

12.06.2011, 17:34:56

Hallo zusammen,

denke mal, am oberen und unteren Zugang soll CO2 zugeführt werden. Beim oberen wird das Gas sofort mit Wasser verwirbelt, bevor es zusammen den blasige Rohrbereich verläßt. Direkt oberhalb des blasigen Rohrbereichs wird durch den Düseneffekt Wasser durch die Löcher im Blasenrohr eingesaugt, ebenfalls gemischt mit dem dort seitlich am äußeren Reaktorrohr zugeführten Gas. Das macht insgesamt die Effizienz des Reaktors aus - zweimal Gas/Wasser-Verwirbelung und Turbulenzbildung durch die blasigen Erweiterungen. Gut durchdacht.

Lighty

(Administrator)

#

12.06.2011, 18:14:08

Hallo Joachim !

... jo, gut durchdacht - verstehen tue ich es aber dennoch nicht so ganz !?
wenn das Gas oben ist, der Austritt des Wasserstrahls aber unten - wie verwirbelt sich das Ganze dann !?
( erzeugt der Wasserstrahl - durch die Bäuche einen Strudel, der das Gas anzieht !? )

... eine kleine Flasche ist - so wie es aktuell aussieht - übrigens um einiges effektiver ... kann nur "noch besser" werden ! wink

lg, Lighty ( Jürgen )

www.j-remmer.de
Lightys PC Hilfe Forum

Kleine Bitte an die NEUEN USER, bitte stellt euch in der Mitgliedervorstellung kurz vor, DANKE !

robat1

#

12.06.2011, 20:52:43

Hi,

Schreib ich doch seit fast 10 Jahren, daß die PE-Flaschenlösung mit das beste ist. So zu sagen Amanos bzw. ELOS-Lösung für Schotten und Schwaben.

Zitat:

Ich such jetzt mal nach meiner alten Bedienungsanleitung/Aufbauanleitung und scanne sie euch ein.

Hallo Kerstin, hier brauchts du nicht zu suchen.
http://www.elos.eu/pdf/man_rea_30_50.pdf

Wir reden jetzt aber schon vom Rea 50? (ich zumindest) denn der Rea 30 ist von den Anschlüssen ein wenig anders aufgebaut.

Zitat:

Das kleine Gläsröhrchen, welches oben noch weg geht!
Daran ist ein kleiner Plastikhahn so wie es an manchem Eheim Innenfiltern ist, ich hab den immer geschlossen, der ist bei mir unter Wasser!
.............
Könnte meiner Meinung nach ein Überdruckventil sein....

Das ist die Feinjustierung, wenn die Pumpe zu stark ist und unten zu große, oder zu viele Feistbläschen ungelöst entweichen.
Bei abgeschalteter Pumpe kann man daran auch Falschgase entweichen lassen.

Zitat:

Innen drin das bauchige ist komplett geschlossen(Ohne Löcher), wie ich schon schrieb,nur unten halt ne normale Öffnung, aus der dann die Luftblasen entweichen.

Entweder irrst duch in dem Punkt, oder ich hab da eine andere Ausführung.
Das doppelbauchige Innenrohr hat oben 2 Löcher damit das oben gestaute Co2 dem Wasserstrahl wieder zugeführt wird.

Zitat:

oben zwei Anschlüsse? Na, der ganz oben am Glaskolben ist für die Pumpe und der kleine an der Seite für den CO2 Anschlußschlauch.

Genau.
Und der dünne ganz oben neben dem Pumpenanschluß ist wie oben beschrieben die feinjustierung wenn die Pumpe zu stark ist.

Robert

- Mein Betta-Biotop

- Meine Schwachlicht-Zwillingsbecken

- 540 Liter versunkener Wald

- D.I.Y. Edelstahl HMF

- 25L Grundel-Becken

- Mein Schaufensterbecken

- Die Schlucht

Kessi

#

12.06.2011, 21:53:22

Hallo Robert,

danke für den Link mit der Beschreibung!

Und Irren scheint menschlich zu sein!

Du hattest natürlich recht, bei mir sind oben auch zwei kleine Öffnungen im Innenrohr.
Ich übersah!!!
Diese könnte man ja bei einem Nachbau im Eheimplastikrohr ebenfalls problemlos aufbohren, nicht wahr?

Liebe Grüße, Kerstin

Liebe Grüße Kessi

Es genügt nicht, zum Fluss zu kommen mit dem Wunsch, Fische zu fangen. Man muss auch ein Netz mitbringen...
