Hallo zusammen,

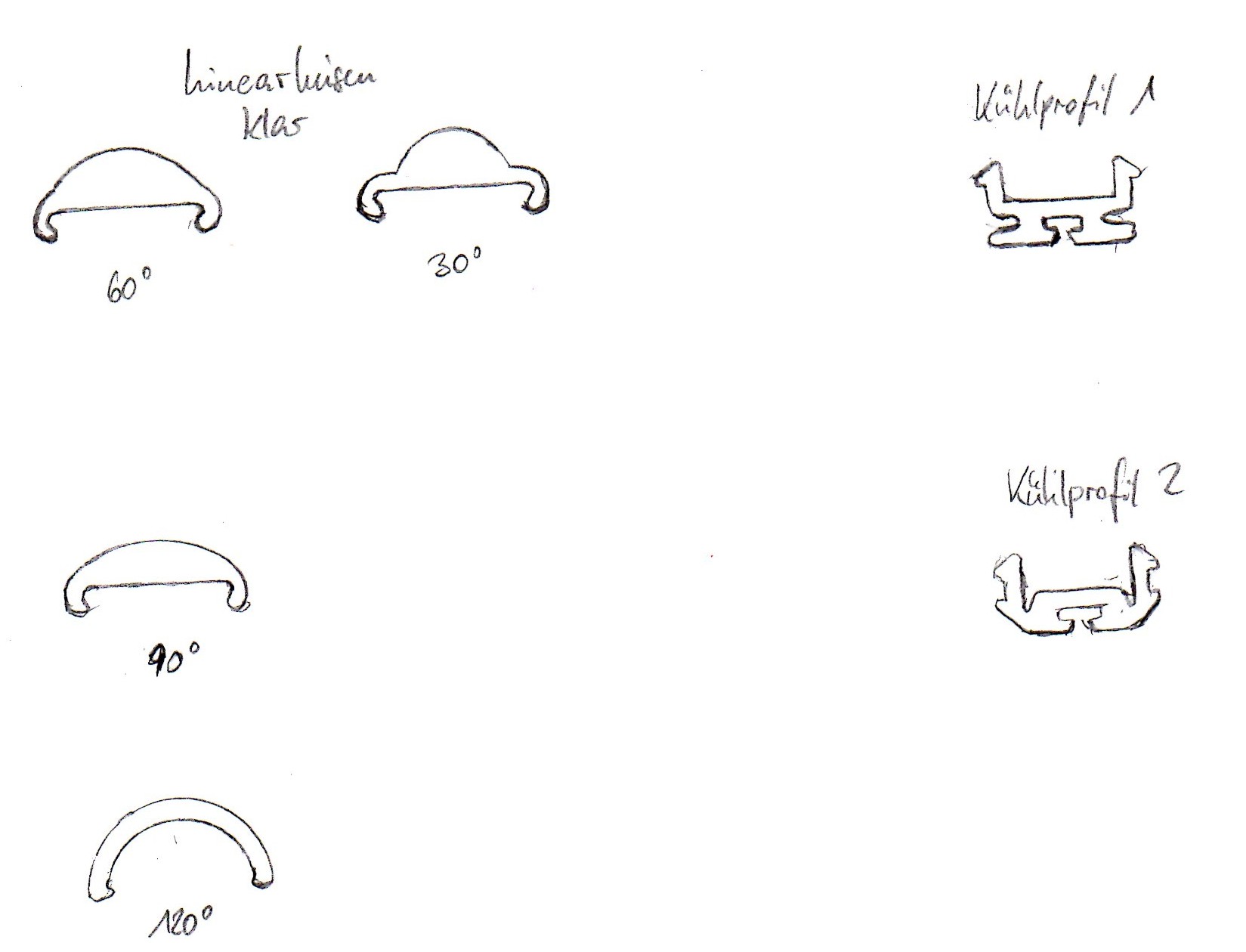

hier schon mal ein paar Handskizzen zu den Materialproben diverser Linearprofile und Kühlschienenprofile, wie mir zugesandt.

Man sieht deutlich, daß

1) das 120° Linearlinsen-Profil ein Halbkreis über den gesamten Kühlprofilhorizont mit rundum gleicher Wandstärke ist

2) die Linearlinsen 90°, 60° und 30° eine flache, waagrechte Innenseite und eine von 90° bis 30° zunehmende Linsenkrümmung bei gleichzeitiger Radiusreduzierung haben, sodaß bei 30° die äußeren Eckpunkte des Linsenquerschnitts die inneren, senkrechten Flanken des Kühlschienen-Profils erreichen. Die 45° Linearlinse liegt im Querschnitt entweder bei der 30°, nur flacher im Krümmungsradius der Außenwandung oder im Profil zwischen den gezeigten 60° und 30° Profilen. Wäre mal interessant, das noch vergleichend zu sehen.

Zwei Schlußfolgerungen ergeben sich daraus:

a) bei Verwendung des 30° Linearlinsen-Profils ist es wichtig, daß dieses Profil sauber auf dem Alu-Kühlprofil sitzt und dabei seine waagrechte Innenfläche exakt mit den oberen Ebenen der seitlichen Kühlprofilelemente abschließt sowie

b) in der Querschnitthorizontalen exakt mittig zentriert ist, damit die Radiuseckpunkte der Linearlinse mit den inneren, senkrechten Flanken des Kühlprofils lückenlos abschließen.

c) und die um die Haltehaken des Alu-Kühlprofils ragenden Haltekrallen der Linearlinse Außen eine nach Innen reflektierende oder lichtblockierende Folienauflage erhalten. Nur so kann man Reflexionsverluste an diesen beiden kritischen Enden vermeiden oder zumindest reduzieren. Natürlich kann man diese Lichtsperre auch Innen anwenden, wobei das wahrscheinlich komplizierter / schwieriger zu lösen ist.

Das Kühlprofil 2 ist für Eckmontage im 45° Winkel innerhalb oder auf einem entsprechenden Kantenverlauf des Untergrunds gedacht (z.B. Kante entlang einer Raumdecke, die einen rechten Winkel aufweist). Das Kühlprofil 1 hat etwas mehr kühlendes Alumaterial, also leicht bessere Wärmeabfuhr, geeignete Montage vorausgesetzt. Diesbezügliche Unterschiede dürften jedoch minimal sein.

Hallo Joe

Die Polar Radiation Pattern gibt doch wenn sie enger Beinader positioniert sind,

ein Übergang in dem Rot und blau besser Gemischt sind. Bei mehreren Lichtquellen.


Zur letzte Zeichnung laut "Jules Verne" Konzentriert sich das ausgehende Licht auf die Lupe (Linsen) was wider etwas gebündelt wird,
jetzt die richtige rausuchen eine Lupe (Linse) in ein Becher mit stifte kommt oft vor auf ein Schreibtich, die Sonne scheint rein, durch die Lupe ,etzüdet sich alles auf den Schreibtich.

Ciau Sergio

Hmm, irgendwie kommt mir das zum Teil schon bekannt vor :ao2:
Wo hab ich das nurschonmal gelesen?
VG Monika

Hi Monika,

das mußt Du wissen, ich weiß es sicher nicht. Wie ich Dich kenne, wirst Du Dich schon wieder erinnern. Weiß allerdings auch nicht, was Du unter all den verschiedenen Teilen mit "das Teil" meinst, macht ja nichts.

Falls Du damit fragen wolltest, von welcher Quelle es zu bekommen ist, kann ich sie gerne nennen, ist ja kein Geheimnis:

http://www.dotlight.de/de/LED-Module-Leisten-Baender

Es gibt sicher noch andere Anbieter dafür. Wenn Du noch welche in Erinnerung bringst, nenne sie doch bitte. Vielen Dank vorab.

Hallo Joe, hallo Moni,

hatte nicht Robert (Robat) auch schon mal so ähnliche Handskizzen gefertigt?

Kann mich aber auch täuschen!

Liebe Grüße Kessi

Hallo Kerstin,

ich kenne sie nicht, würde mich aber interessieren. Die Profile der Linearlinsen kommen wahrscheinlich, gleich von wem bei uns in Deutschland angeboten, von einem oder wenigen Herstellern, wo auch immer auf der Welt. Somit sehr gut möglich, vielleicht sogar vom gleichen Anbieter?

Die Sache wird, selbst über einen günstigeren Anbieter, nicht billig. Lohnend ist es schon, onwohl ich das im Moment nur nach "Gefühl" respektive einem sehr groben "Test" sagen kann, bei dem ich an meiner jetzt fehlerhaften, bisherigen UltraBright-LED-Strip Beleuchtung je ein 60° und 30° Profil kurz von Hand ungefähr unter die LEDs gehalten und mit der Situation ohne Linsen vergleichen habe. Der Vergleich war rein subjektiv mit der 60° Linse eine leicht, mit der 30° Linse eine eindeutig hellere Ausleuchtung am Boden, also konzentrierteres Licht / Lichbündelung. Einen "sauberen" Vergleich muß ich vorerst schuldig bleiben. Die Fotografin, von der ich ein professionelles Gossen-Luxmeter bekommen kann, um es im Trocknen; d.h. an der Luft, messen kann, ist erst in 5 Wochen wieder von Hawaii zurück. Solange muß das warten.

Ist denn Roberts Bericht darüber so viel (oder überhaupt) älter als meiner, daß das an mir vorüber ging? In dem Bericht, den ich von ihm dazu kenne, nach meinem begonnen, verwendet er, soweit ich weiß, andere Alu-Kühlprofile und ein 60° Linearlinsenprofil, das folglich gut vom gleichen Hersteller, dem gleichen oder einem anderen Anbieter stammen könnte. Weiß es nicht mehr genau, oder meinst Du einen anderen, älteren Bericht von ihm?

Hallo Joe,

nein, ich meine das nach meinem Urlaub im September gelesen zu haben, weiß aber nicht mehr, in welchem Thema.

Bei Robert wars aber, da bin ich mir sicher...

Liebe Grüße Kessi

Hallo Kerstin,

dann muß das wohl sein Thread "132 Liter im Doppelpack...LED-Beleuchtung" sein, oder? Handskizzen sind da nicht drin, meine Computerzeichnungen und jede Menge guter Fotos, stimmt.

Auf einem (habe eben noch mal reingeschaut) sehe ich eine Großaufnahme des Alu-Kühlprofils (wie ich sagte, ein anderes mit mehr Kühlfläche für seine leistungsstärkeren (weiß es nicht, hab nicht mehr genau nachgelesen, würde so aber Sinn machen) COBs) mit einem vermutlich 60° Linearlinsen-Profil drauf. Wahrscheinlich meinst Du das. Sein Thread ist vom 17.09. des Jahres (hatte meinen am 26.05. eröffnet).

Egal...das WWW ist im Moment voll mit Menschen, die sich über LEDs einen Kop machen...das kann überall gewesen sein...
Für mich steht fest...LED brauchen noch mind. 2 Jahre, bis sich die Spreu vom Weizen getrennt hat...
Macht mal alle schön...ich nehm dann das was sich bewährt hat :wink2:
VG Monika

Hi Monika,

da kannst Du schon heute mitmachen. Spreu vom Weizen trennen betrifft eigentlich mehr den Preis, technisch gibt es schon jetzt weit mehr, als uns mit Röhren zur Verfügung steht. Die Lücken, die es evtl. noch in Sachen Lichtleistung zu schließen gilt, werden fast wöchentlich neu besetzt und immer besser. Aber wie mit allem im Bereich Elektronik sind neue Entwicklungen erst mal teuer. Nach einem halben Jahr bis Jahr sieht das schon ganz anders aus. So ist das seit mehreren Jahrzehnten mit der Elektronik resp. deren Bauteilen.

Und das es zu einem solchen Thema viele Äußerungen gibt bedeutet ja noch nicht, daß alle inhaltlich gut sind. Aber das mag jeder für sich entscheiden.
