Soooo,

dann auch mal die neuesten Erkenntnisse/Ernüchterungen mit meiner LED-Verstümmelung.

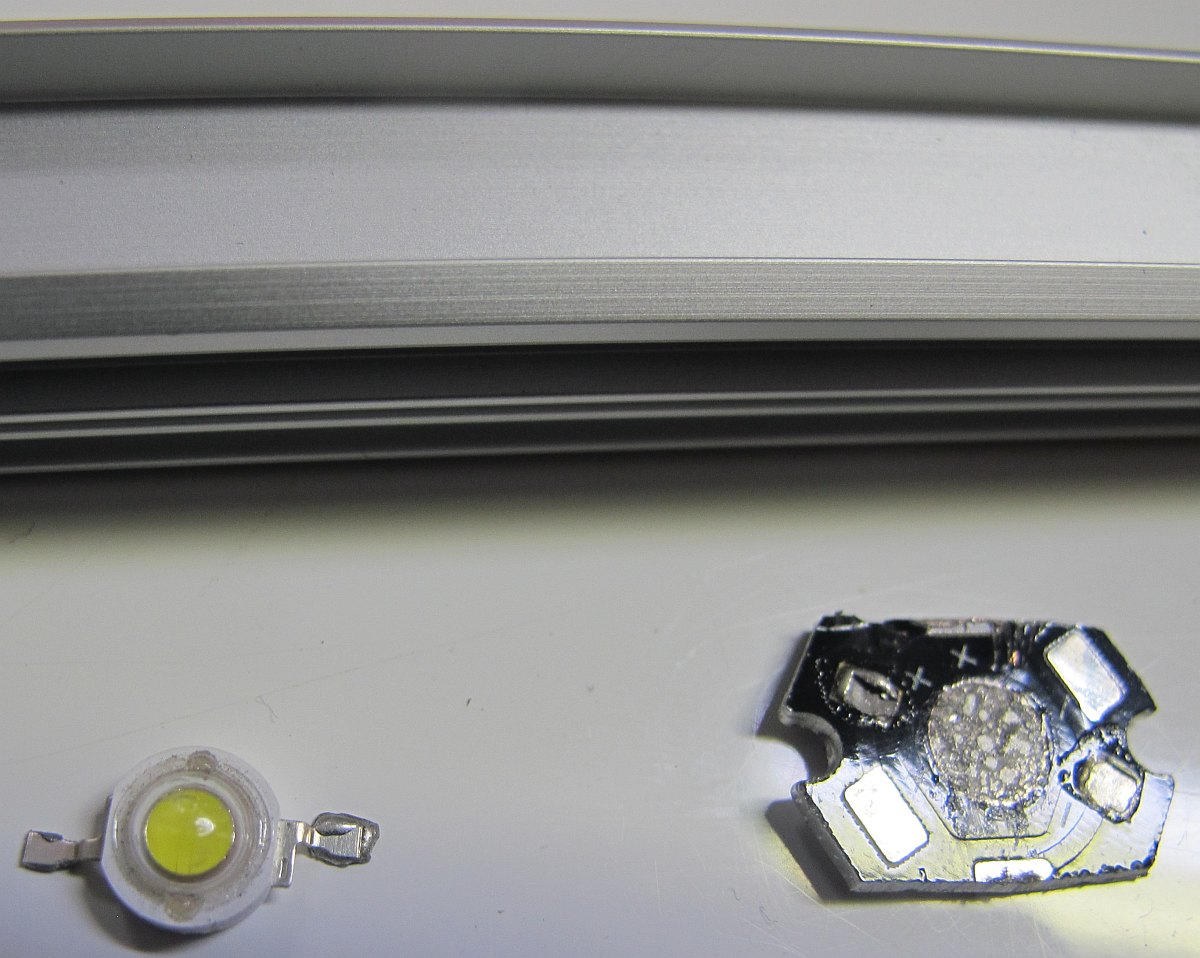

Ich muß ja wie oben beschrieben meine Sternplatinen auf welche die LEDs gelötet sind seitlich beschneiden um sie in meine schmalen Alu-Kühl-Schienen zu bekommen.

Mit der Blechschere geht nicht, weil sich die Alu-Platine dabei verbiegt und später nicht mehr sauber auf der Kühlschiene aufliegen würde.

Abfeilen ginge noch am besten aber 60 Stück (oder zumindest 30) zu beiden Seiten so weit abzufeilen wäre echt ein viel zu großer Aufwand. Vor allem wenn man noch nicht weis, ob die Leiterbahnen dabei nicht einen Kurzschluß mit der AL-Sternplatine herstellen.

Also hab ich das am Schleifbock versucht.

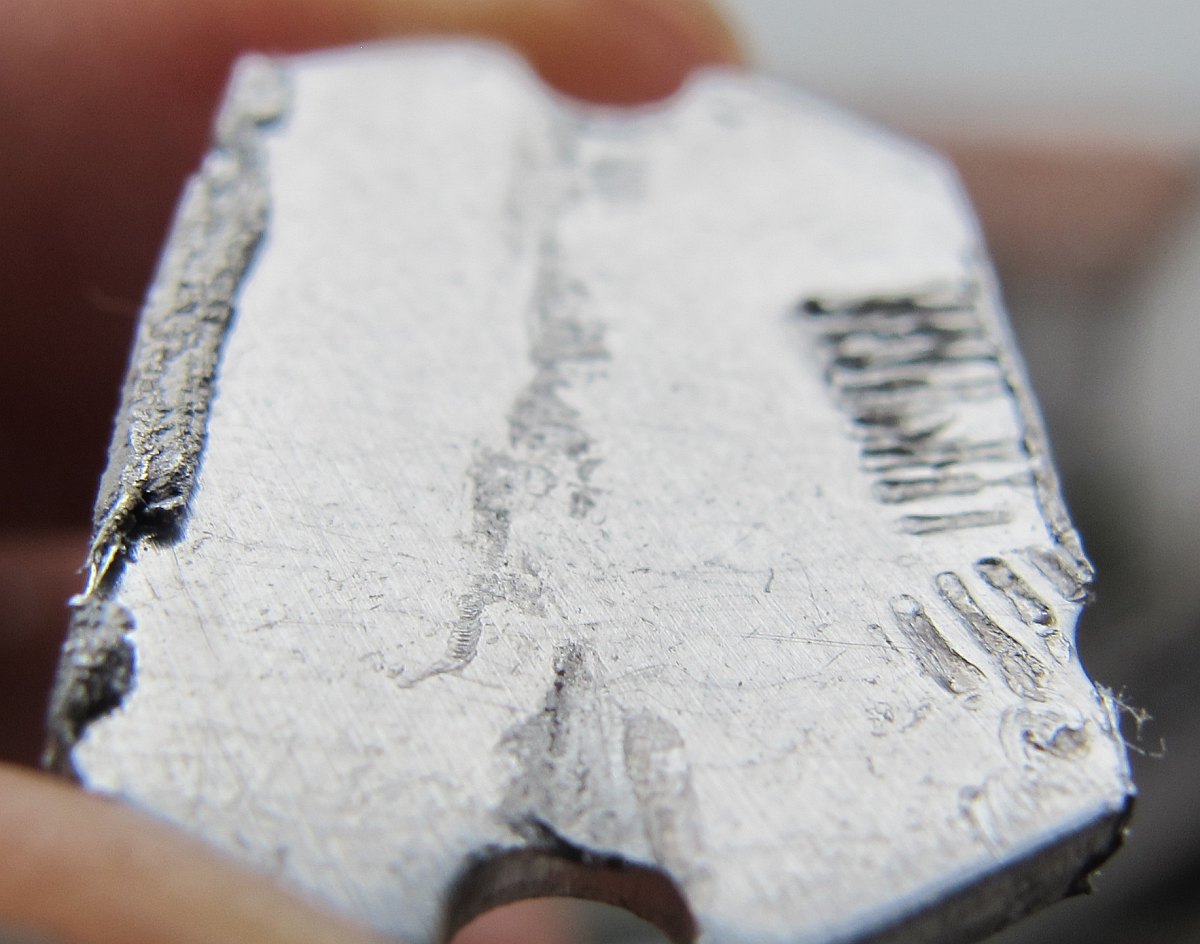

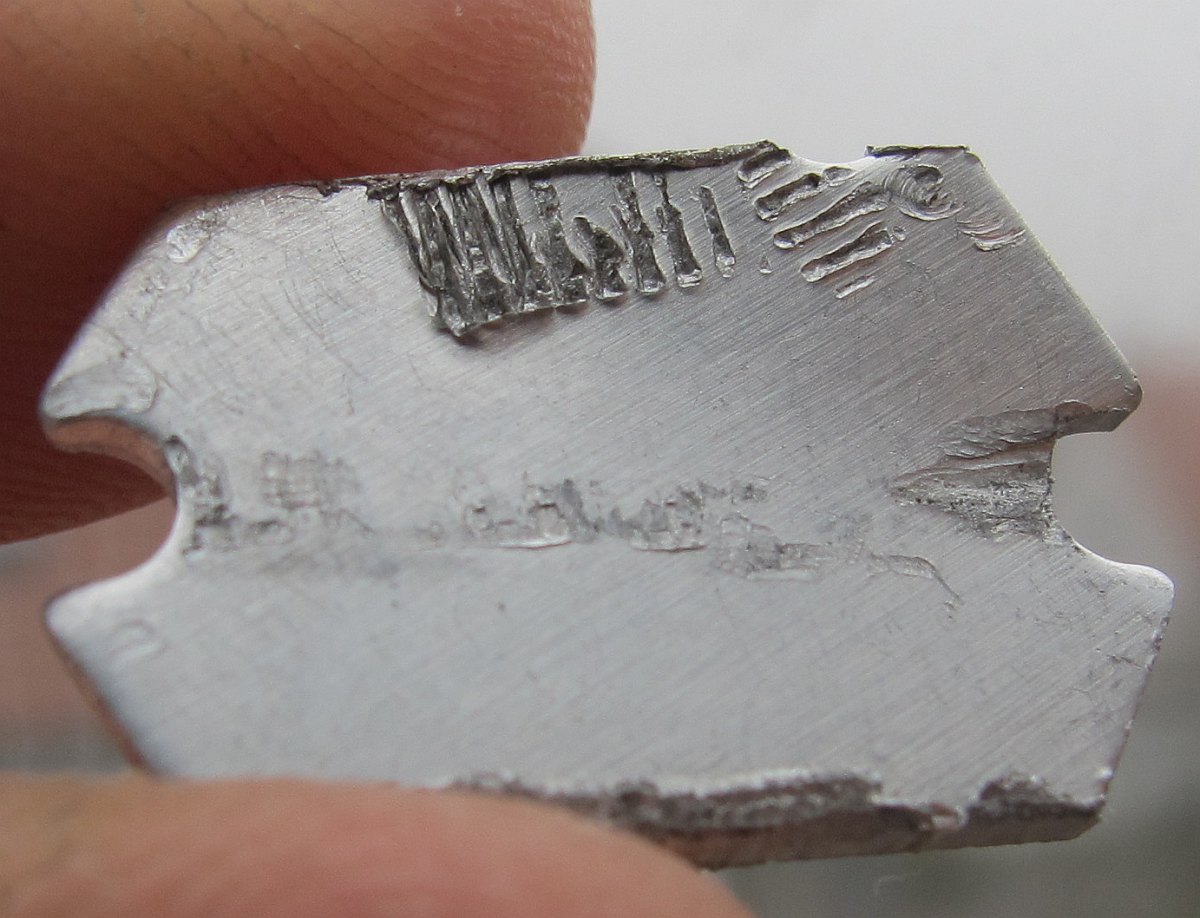

Doch das sonst so weiche Alu wehrt sich so gut es kann und ein Kurzschluß über die hauchdünne Lack-Sperrschicht zwischen Leiterbahn und Platine ist fast 100% sicher wie ich jetzt sehen kann.

Zudem hat sich die Platine bei dem Schleißbockversuch stark verbogen und auch extrem erhitzt. Das ist von der Hitzeentwicklung Löten nicht schlimmer für die LED.

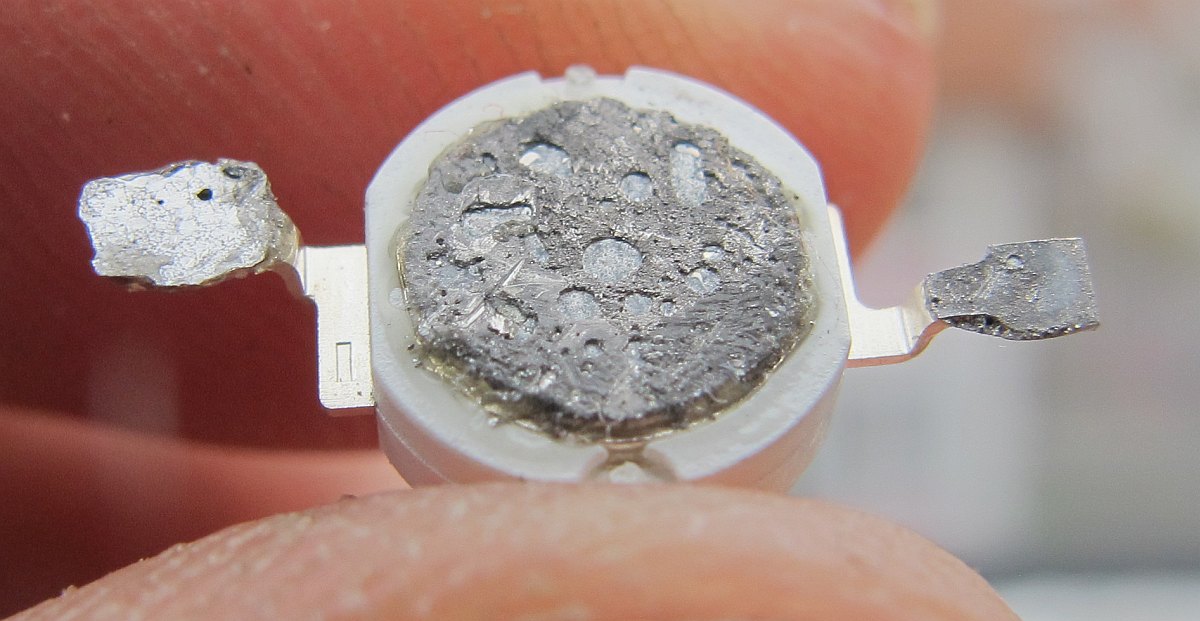

Und zu guter letzt hat sich die LED dabei dann auch noch ganz von der Alu-Platine gelöst. Weder der Wärmeleitkleber noch die Lötstellen der 2 Füßchen haben dabei überzeugt, denn an der LED ist eigentlich keine Kraft aufgetreten.

Vor allem daß die Lötstellen einfach abgehen ohne daß was bricht schiebe ich nun auf die spottbillige China-Wahre.


Ich stehe also grad wieder am Anfang und überlege mir 2 Möglichkeiten.

1.) Ich löse alle LEDs von den Platinen, die mich immerhin 20Cent das Stück (x 60) gekostet haben.
Dann klebe ich die LEDs mittels Wärmeleitkleber direkt auf die Kühlschiene und spare mir bei der Gelegenheit den Wärmeleitwiderstand zwischen LED und Sternplatine.

2.) oder ich bestelle mir breitere Kühlschienen wo die Sternplatinen ohne Beschneiden rein passen.

:ao2: :ao2: :ao2:

Robert

Hi, ich denke ein anderes Kühlprofil wäre die bessere Lösung. Für was ist die Platine eigentlich gedacht?

Hallo Robert,

Da du eine der LEDs ja schon so sauber abgelöst hast :lol2: würde ich, bevor du dir extra neue Kühlprofile bestellst, die eine LED und evt. noch eine zweite so wie du schon geschrieben hast direkt auf das Aluprofil kleben.
Das ganze dann mal verlöten und testen. Ich glaube auf diese Art ist die Wärmeableitung sowiso viel besser als mit den Platinen. Und wenn die LEDs noch gehen ist das eine saubere Lösung, überhaupt wenn sich die so einfach von den Platinen lösen.

Hallo Gerald,

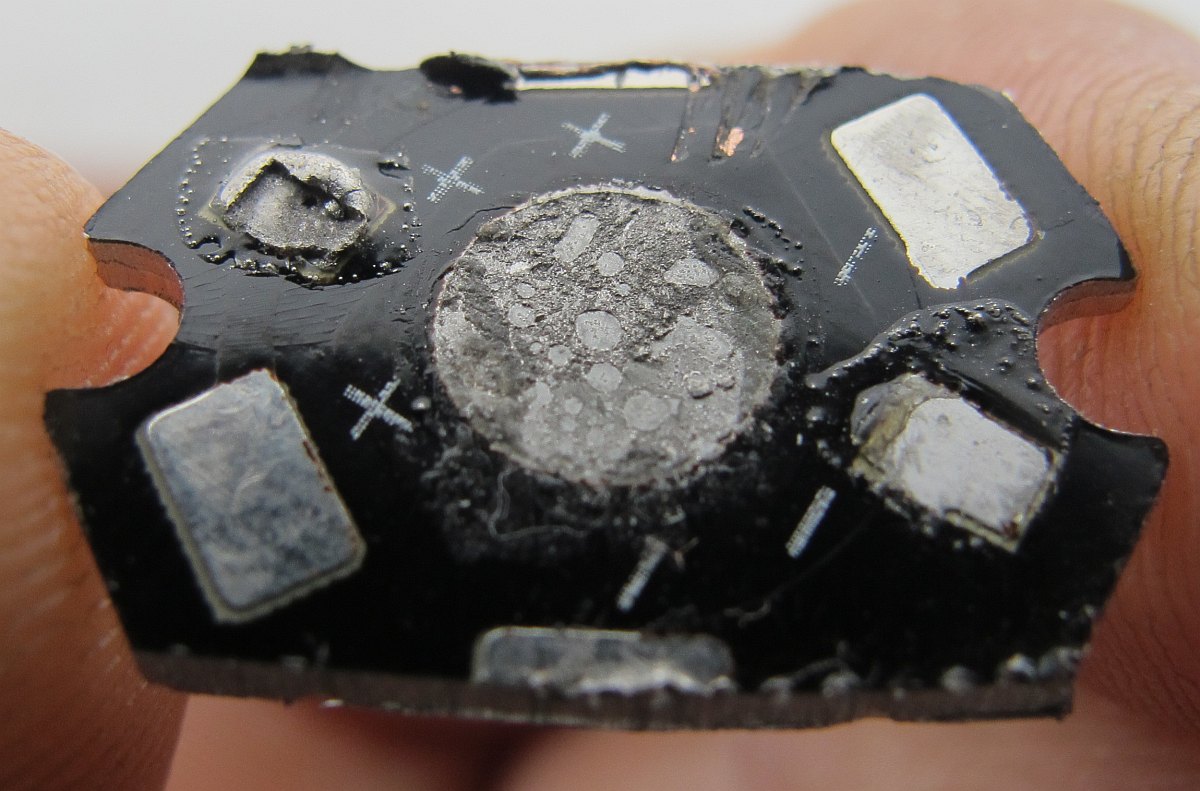

Ja das denke ich auch und wenn man sich die Kleberreste auf der LED ansieht dann erinnert mich das stark an Luftblasen die da eingeschlossen waren und in dem Fall keine Wärme leiten können.

Um 2 zu testen bräuchte ich eine passende Konstantstromquelle die ich nicht habe. Also überlege ich gleich 30 Stück von den schlecht verklebten Sternplatinen zu befreien und die Kleberreste mit nem scharfen Messer zu beseitigen.
Wirklich blöd, denn die LEDs kann man um 20 Cent billiger auch ohne Platine bestellen.


Hallo Florian oder deute ich da Bayernflo falsch?

Ja das wäre die bequemste Lösung, aber ich hätte nur ungerne bei den Zwillingsbecken verschiedene Aluschienen drüber.
Außerdem sind die nicht ganz billigen Schienen schon gekauft. Also neue Schienen wären aus den beiden Gründen eine sehr ungeliebte Lösung.

Die Platinen sind dafür da, daß man die LEDs mit weniger Hitzeeintrag in die LEDs anlöten kann als wenn man mit dem heiße Lötkolben direkt an das LED-Füßchen mus.
(die Hitze beim Löten ist eine große Gefahr für die LED)
Und noch ein Grund, daß man die lEd mit Platine bestellt ist, daß man die Beine der LED nicht nach unten zur Kühlfläche elektrisch isolieren muß.


Mal was anderes,

um dich Gerald richtug anzusprechen hab ich gerade extra deine Vorstellung gesucht und die von dir Bayernflo hab ich auf die Schnelle nicht gefunden.
Ich finde es schade wenn sich hier das so einschleichen würde, daß keiner mehr seinen Vornamen unter das Verfasste schreibt.
Für Hi, od. Hallo, ist auch schon keine Zeit mehr ....
Also ich würde mich echt sehr freuen wenn ihr das bitte bitte ändern könntet :mx6:

Robert

Hallo Robert
Natürlich hast du meinen Nick richtig gedeutet. Schlau kombiniert :coolbubble: :lol2:
Und mit dem ohne Hallo und Namen drunter hast du mich voll erwischt, ich werde es ändern. :lol2:

Lg Flo

Hallo Robert,

ich schreibe in Zukunft natürlich gerne meinen Namen drunter. Ist ja keine Hexerei :)

Hast du einen Lötkolben mit dem sich die Temperatur einstellen lässt?
Bei meinem lässt sich nur die Wattleistung regulieren, aber das klappt schon recht gut.

Ich habe mir schon gedacht dass du lieber diese Kühlprofile verwenden möchtest, die kosten ja eine menge Geld und es sieht einfach schöner aus wenn es nachher Einheitlich ist.

Das mit der Isolierung ist etwas nervig bei 60 LEDs. Ich verwende normalerweise Schrumpfschläuche, aber ich glaube in diesem Fall würde ich Isolierband nehmen.

Ich bin schon gespannt wie das Licht aussieht. Ich möchte wiedermal ein wenig basteln und zu dem Preis (63 Cent?) wären die schon interessant.
Wieviel hast du für den Versand bezahlt?

liebe Grüße Gerald

Achja, was ich bei dem geschreibsel über die LEDs ganz vergessen habe:

Ein wirklich schönes Becken! Das Hardscape gefällt mir sehr gut, da es auch sehr schön mit dem Bodengrund harmoniert. Bei der Beckentiefe lassen sich schon tolle Sachen umsetzen.

Gerald

Hallo Gerald,

der Preis den die auf ihrer Seite Anzeigen stimmt nicht ganz (wie vieles bei denen).
Beim Zahlen waren es dann 99Cent pro LED wobei 20Cent pro Platine berechnet wurden was mir auch nicht klar war.

Der Versand lag irgendwo zwischen 15-20€ genauer weis ich es nicht mehr. Wennst es genau wissen mußt such ich die Rechnung.
Ähhh Quatsch die stimmt ja auch nicht, wegen dem Zoll wird die zum Teil zu meiner positiven aber auch nachdenklichen Überraschung gefälscht. Ich wette wennst dann einen Garantiefall hast kommt die größe Überraschung. Aber bei den Preisen und den Versandkosten schickt sowieso niemand was zurück.

Was mich aber eher sehr ärgert, ist daß man an den Kleberresten unter der LED zahlreine Luftblasen sieht, die eine schlechte Wärmeleitung zur Folge haben. Und das wo das Ableiter der Hitze das aller wichtigste für die Lebensdauer für eine LED ist.

Ich denk jetzt rückblickend einmal mehr, wenn wir uns täglich um unsere Arbeitsplätze Sorgen machen, dann sollten wir auch in Deutschland (für dich natürlich Österreich) kaufen und nicht bei denen die unsere Sachen billig kopieren ohne in die Entwicklung investiert zu haben. Sonst müssen wir irgendwann nach China als Gastarbeiter ;-)

Nein hab ich leider nicht.
Aber Robert meinte lieber heiß und ganz kurz, als gedrosselt und dafür ne längere Hitzeeinwirkung auf die LED.
Hat so bei meiner ersten LED-Leuchte auch gut gefunzt.

Ja, genau so ist das ;-)


Ich dachte ich nehme eine dicke PE-Folie und schneid mit daraus so zu sagen Beilagscheiben. Löte die LEDs fertig aneinander und klebe sie erts dann durch das Loch der PE-Beilagscheibe auf die Kühlschiene.
Hoffe das war verständlich wie ich das meine?

Robert

Hallo,

finde ich lustig dass die Angaben auf der Seite nicht stimmen. China halt ;-)

Ich habe auf deinen Fotos schon gesehn, dass die nicht besonders sauber auf die Platinen geklebt sind. Aber ich würde sie sowiso nur ohne die Platinen nehmen.



Damit hast du absolut recht. Aber beim rumspielen hat man ein besseres Gefühl, wenn man weiß dass im Ernstfall nicht so viel Geld verbrutzelt :lol2:


Ich glaube ich schaffe es mittlerweile auch mit weniger Hitze genau so schnell. Braucht halt ein wenig Übung.
Ich verwende immer 1mm Lötzinn mit einem guten Flussmittel. Dass schmilzt sofort und zieht sich fast von selbst über die Lötstellen.


Also wenn du dass so meinst wie ich es mir vorstelle, verhinderst du zwar einen Kurzschluss mit dem Aluminium, aber die Kontakte sind dann ja trotzdem noch ungeschützt, oder?
Mit sowas überm Wasser ist mir immer etwas unwohl, auch wenns Niederspannung ist ;)

lg Gerald

Servus
Und wie ist da dann die Wärmeabfuhr wenn da noch der Kunststoff dazwischen ist?

Kg Flo
